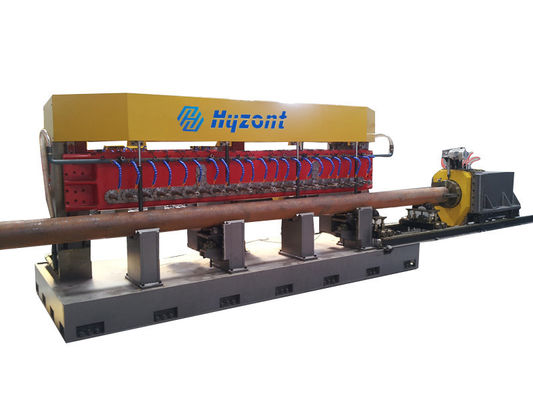

De Pijp Perforerende Machine van OCTG CNC, 22 Assenbuis die Machine inlassen
Productdetails
| Naam: | De ingelaste Voering CNC zag Snijmachine (CNC Pijp die Machine inlassen) | model: | Psm-160 |
|---|---|---|---|
| Toepassing: | Oliebron of van de Waterput het Ingelaste Voering Vervaardigen | Buis OD: | Φ60-Φ177.8mm |
| muurdikte: | 112mm | As: | 16 |
| Groevenbreedte: | 0.33mm | De maximum diameter van het Zaagblad: | 76mm |
| Markeren |
22 Spindels Buis Sleuven,OCTG CNC Perforeren,PSM-160 Multi Spindel Unit |
||
Productomschrijving
OCTG CNC-buisperforator automatische slotmachine voor het snijden van buizen
Model: PSM-160
Toepassingen
Deze buizenperforator bestaat uit 16 of 22 spindels en een stalen versnellingsbak die na de vervaardiging maar vóór de bewerking wordt genormaliseerd.Het wordt ondersteund door een stalen bovenbouw en geleid op railsystemen met een precisieprofiel. Twee luchtcilinders met verstelbare druk compenseren het gewicht van de versnellingsbak.die de terugslag elimineert en slijtage van de balvormige loodschroeven minimaliseertDe versnellingsbak bevat de spindels waarop de snijmachines zijn gemonteerd.Speciale hoge snelheid staal cirkelzaag snijdt de gleufDe continu aanwending van koelvloeistof handhaaft de metallurgische integriteit van de pijp. Er wordt geen overtollig metaal verwijderd en de maximale sterkte van de pijp wordt gewaarborgd terwijl deze binnen een gespecificeerd open gebied blijft.
Kenmerken
Specificatie
| Spindeldoos | Pipe OD | 60-177,8 mm/7" |
| Spindelnummer | 22 | |
| Afstand van spindelcentrum | 152.4 mm/6" | |
| Maximale diameter van de freesmachine | 75 mm | |
| Hoeveelheid zaagmachine op één spindel | 1-4 | |
| Rechte spleetbreedte | 0.3-3 mm | |
| Spindel Rotatiesnelheid | 100-800 r/min | |
| Hoofdmotorvermogen | 2 × 11 kW | |
| Spindel omhoog en omlaag | 200 mm | |
| Z-as servomotorvermogen/koppel | 2 x 1,5 kW/4,77 Nm | |
| Z-as maximale bewegende snelheid | 2000 mm/min | |
| Z-as nauwkeurigheid | 0.5 mm/uur | |
| Pipe Rotatie index positioneringssysteem | Eenasservo-motorvermogen/koppel | 1 kW/4,77 Nm |
| Maximale rotatiesnelheid van een as | 20 R/min | |
| Een as rotatie nauwkeurigheid | 6.279 graden/r | |
| X-asservo-motorvermogen | 1 kW/4,77 Nm | |
| X-as Maximale rotatiesnelheid | 8000 mm/min | |
| Maximale rotatie-nauwkeurigheid van de X-as | 11.3 mm/uur | |
| Spoorlengte | 14000 mm | |
| Bewegende slag van buizen | 12000 mm | |
| Pneumatisch systeem | Gecomprimeerde luchtdruk | > 0,5 MPa |
| Koelsysteem | Koeling | vloeibare koelmiddel |
| Snijden Compound pompstroom | 200 l/min | |
| Snijvermogen van de pomp | 2 x 0,45 kW | |
| Elektrisch systeem | Controller | PLC's |
| CNC-asnummer | 4 | |
| Totaal vermogen | 32 kW | |
| Grootte van de machine | L x W x H ((mm) | 4300x1800x2550 |
| Systeem voor het voeden van buizen Spoorlengte | 12000 mm | |
| Bruto gewicht | Ongeveer 14 ton | |
Gedetailleerde foto's
PSM-22 Sluitmachine Zaagblad Oliebuizen Sluitingen tot 76,4 Lange en 3 mm Breedte
Informatie over bestellingen
| Bestelcode | PSM-220 |
| Verpakking | N/A |
| Verpakkingsmaat | N/A |
| Verpakkingsgewicht | 14000 kg |
| Leveringstermijn | 70 dagen na betaling |
CNC Pipe Slotting Machine PSM-220 Youtube Video Link: https://www.youtube.com/watch?v=sm_vTdOgPBU
