Het materiaal van de pijpleidingsbouw
>
|
| Plaats van herkomst | CHINA |
| Merknaam | Hyzont / SUNWAY |
| Certificering | N/A |
| Modelnummer | Psm-160 |

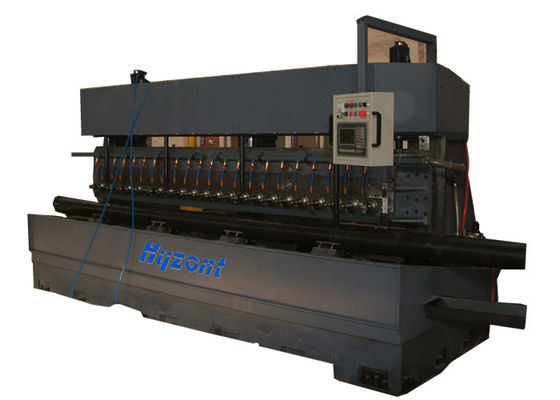

Deze pijpperforator bestaat uit 16 of 22 Assen en een staalversnellingsbak die na vervaardiging wordt genormaliseerd maar alvorens machinaal te bewerken. Het wordt gesteund van een luchtstaalstructuur en op de spoorwegsystemen van het precisieprofiel geleid. Twee cilinders van de regelbaar-druklucht compenseren het gewicht van de versnellingsbak. Deze eigenschap maakt het voor de loodschroeven mogelijk altijd om in compressie te zijn, die weerslag elimineert en slijtage op de bal-type loodschroeven minimaliseert. De versnellingsbak huisvest de assen, waarop de snijders worden opgezet.
Een uniek hydraulisch het vastklemmen systeem beveiligt en maakt het omhulsel zonder de pijp of de groeven recht te beschadigen. De speciale cirkelzagen van het hoge snelheidsstaal snijden de groeven. De ononderbroken toepassing van koelmiddel handhaaft de metallurgische integriteit van de pijp. Geen bovenmatig metaal wordt verwijderd en de maximumpijpsterkte wordt verzekerd terwijl het blijven binnen een gespecificeerd open gebied.
| Asdoos | Pijp OD | Φ60-φ177.8mm/7“ |
| Asaantal | 22 | |
| De afstand van het ascentrum | 152.4mm/6“ | |
| De maximum diameter van de malensnijder | φ75mm | |
| Het bedrag van de zaagsnijder op één as | 1-4 | |
| Rechte het Inlassen breedte | 0.33mm | |
| De snelheid van de asomwenteling | 100-800r/min | |
| Hoofdmotormacht | 2×11Kw | |
| As boven en beneden slag | 200mm | |
| Z de machtstorsie van de as servomotor | 2X1.5Kw/4.77Nm | |
| Z as maximum bewegende snelheid | 2000mm/min | |
| Z asnauwkeurigheid | 0.5mm/r | |
| De index plaatsend systeem van de pijpomwenteling | Een een macht/Torsie van de as servomotor | 1KW/4.77Nm |
| Een snelheid van de as maximum omwenteling | 20R/Min | |
| Een nauwkeurigheid van de asomwenteling | 6.279degree/r | |
| X de macht van de as servomotor | 1KW/4.77Nm | |
| X snelheid van de as de Maximum omwenteling | 8000mm/min | |
| X nauwkeurigheid van de as de maximum omwenteling | 11.3mm/r | |
| Spoorlengte | 14000mm | |
| Pijp bewegende slag | 12000mm | |
| Pneumatisch systeem | Samengeperste luchtdruk | >0.5Mpa |
| Koelsysteem | Het koelen | vloeibaar koelmiddel |
| De scherpe stroom van de Samenstellingspomp | 200L/min | |
| De scherpe macht van de Samenstellingspomp | 2×0.45kW | |
| Elektrosysteem | Controlemechanisme | PLC |
| CNC asaantal | 4 | |
| Totale Macht | 32kW | |
| De Grootte van het machinelichaam | L x W x H (mm) | 4300x1800x2550 |
| De Lengte van het het systeemspoor van de pijpvoeder | 12000mm | |
| Brutogewicht | Ong. 14ton | |
Psm-22 het inlassen van Machine
Het Buizenstelselgroeven die van Oile van het zaagblad Lengte tot 76,4 en 3mm Breedte snijden
| Ordecode | Psm-220 |
| Verpakking | N/A |
| Verpakkingsgrootte | N/A |
| Verpakkingsgewicht | 14000Kg |
| Levertijd | 70 Dagen na betaling |
CNC Pijp die Machine psm-220 inlassen de Videoverbinding van Youtube:
https://www.youtube.com/watch?v=sm_vTdOgPBU
