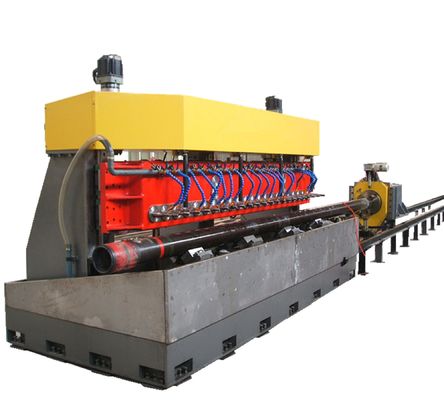

Gele Buis die Machine, Pijp Perforerende Machine inlassen Klantgericht op Buis
Productdetails
| Naam: | De ingelaste Voering CNC zag Snijmachine | model: | Psm-220 |
|---|---|---|---|
| Toepassing: | Oliebron of van de Waterput het Ingelaste Voering Vervaardigen | Buis OD: | Φ60-Φ177.8mm |
| muurdikte: | 112mm | As: | 22 |
| Groevenbreedte: | 0.33mm | De maximum diameter van het Zaagblad: | 76mm |
| Brutogewicht: | Ong. 14ton | plaats oorsprong: | CHINA |
| Markeren |
PSM-220 Geperforeerde Liner Zaag,Olie- en Waterputperforatie,Pijp Perforeren Aanpasbaar |
||
Productomschrijving
CNC-freesmachine voor sleufbuizen met 22 spindels, zaagblad snijmachine
Model: PSM-220
Toepassingen
Dit is een speciaal ontworpen machine met 16 of 22 spindels waarop maximaal 4 zaagfrezen per spil kunnen worden geïnstalleerd voor de verwerking van sleufbuizen voor olieputten. Deze freesmachine produceert sleufbuizen met rechte sleuven op casing of buizen met een diameter tot 7 inch en een lengte tot 46 voet.
Kenmerken
Specificatie
| Spilbox | Pijp OD | 60-177,8 mm |
| Aantal spindels | 22 | |
| Afstand tussen spilcentra | 152,4 mm | |
| Maximale diameter frees | 75 mm | |
| Aantal zaagfrezen per spil | 1-4 | |
| Breedte rechte sleuf | 0,3-3 mm | |
| Spilrotatiesnelheid | 100-800 t/min | |
| Hoofd motorvermogen | 2×11 kW | |
| Spil op- en neergaande slag | 200 mm | |
| Z-as servomotor vermogen/koppel | 2 x 1,5 kW/4,77 Nm | |
| Maximale bewegingssnelheid Z-as | 2000 mm/min | |
| Nauwkeurigheid Z-as | 0,5 mm/r | |
| Pijprotatie-index positioneringssysteem | A-as servomotor vermogen/koppel | 1 kW/4,77 Nm |
| Maximale rotatiesnelheid A-as | 20R/min | |
| Nauwkeurigheid rotatie A-as | 6,279 graden/r | |
| X-as servomotor vermogen | 1 kW/4,77 Nm | |
| Maximale rotatiesnelheid X-as | 8000 mm/min | |
| Maximale nauwkeurigheid rotatie X-as | 11,3 mm/r | |
| Rail lengte | 14000 mm | |
| Pijp bewegingsslag | 12000 mm | |
| Pneumatisch systeem | Persluchtdruk | >0,5 MPa |
| Koelsysteem | Koeling | vloeibare koelvloeistof |
| Debiet snijcompoundpomp | 200L/min | |
| Vermogen snijcompoundpomp | 2 x 0,45 kW | |
| Elektrisch systeem | Controller | PLC |
| Aantal CNC-assen | 4 | |
| Totaal vermogen | 32 kW | |
| Afmetingen machineframe | L x B x H (mm) | 4300x1800x2550 |
| Rail lengte pijftoevoersysteem | 12000 mm | |
| Brutogewicht | Ongeveer 14 ton | |
Gedetailleerde foto's
CNC buissleufmachine met 4 zaagfrezen per spil
Sleufbuis bewerking door CNC pijpsleufmachine
Bestelinformatie
| Bestelcode | PSM-220 |
| Verpakking | N.v.t. |
| Afmetingen verpakking | N.v.t. |
| Gewicht verpakking | 14000Kg |
| Levertijd | 70 dagen na betaling |
CNC pijpsleufmachine PSM-220 Youtube Videolink:
https://www.youtube.com/watch?v=sm_vTdOgPBU
