CNC van het rolbed Plasmabuizensnijmachine met 200 PlasmaKrachtbron
Productdetails
| Naam: | CNC het Plasmasnijmachine van het Pijpprofiel | model: | Cncxg-1000V |
|---|---|---|---|
| Toepassing: | CNC het Plasmaknipsel van het Pijpprofiel voor Staalstructuur of Drukvatknipsel | Pijp OD: | 2001000mm |
| muurdikte: | 130mm Koolstofstaal (Plasmaknipsel) | Pijplengte: | 12000mm |
| Controlemechanisme: | 5 asvenster Gebaseerd CNC controlemechanisme | Het Model van de plasmaKrachtbron: | 200 |
| Markeren |
cnc buizensnijmachine,cnc pijpsnijder,200 Plasma Powered |
||
Productomschrijving
Roller Bed CNC Pijpprofiel Snijmachine Met 200
Model: CNCXG1000-V
Toepassing:
Deze machine is ontworpen als een automatische pijp profiel plasmasnijmachine om gebruikers efficiënter te maken die te maken hebben met ingewikkelde snijklussen van pijpen in de trussbouw.
Dankzij de multi-assige bewegingskaart en de toortsschermcontroller is deze machine eenvoudig te bedienen voor buitendienstmedewerkers. Deze pijpplasma snijmachine is veel toegepast in
Trussbouw
- Drukvaatbouw
- Fabricage van chemische pijpleidingen
- Productie van oliepijpleidingen
- Snijden van stalen constructiepijpen
- Snijden van trussgaten
Kenmerken
- Canada professioneel pijpoptimalisatie CNC-systeem, met AutoCAD-versie van het engineeringontwerp kan direct G-code worden gegenereerd.
- Ondersteunt pijpsplitsing / beeld / links en rechts vervanging en andere pijpoptimalisatiefuncties.
- Ondersteunt naadloze koppeling met TEKLA-software, genereert CNC-verwerkingscode.
- Adopteert de schachthefstructuur, het belangrijkste kenmerk is dat het midden van de klauwplaat zwevend instelbaar is, gebruikt de methode waarbij de pijp niet beweegt terwijl de klauwplaat zweeft, wat het snijden van grote diameters sterk verbetert.
- Roller body, kan snijpijpen automatisch transporteren.
Specificatie
|
Pijp Diameter |
Φ200—Φ1000mm |
|
Lengte toortsrail (pijplengte) |
≤12000mm |
|
Snijmodel |
Autogeen |
|
Plasma snijdikte |
1-32mm |
|
Plasmodel |
200 |
|
Autogene snijdikte |
6-40mm |
|
Foto-elektrische Hoogtesensor |
0,1 sec responssnelheid |
|
Besturingssysteem |
software voor het snijden van pijpprofielen |
|
Gegevensinvoer |
Gegevensinvoer via toortsscherm |
|
Maximale laadcapaciteit |
15000Kg |
|
Pijpklauw |
3-klauwige concentrische klauw |
|
Maximale afschuinhoek autogeen |
±60° |
|
Maximale afschuinhoek plasma |
±45° |
|
Autogene snijsnelheid |
50mm/min -800mm/min |
|
Plasma snijsnelheid |
100mm/min-4000mm/min |
|
Bewegingsfout |
≤0,2mm /1000mm |
|
Draaihoekfout |
≤1° per 180° |
|
Pijprotatiesnelheid |
0-10000mm/min |
Gedetailleerde foto's

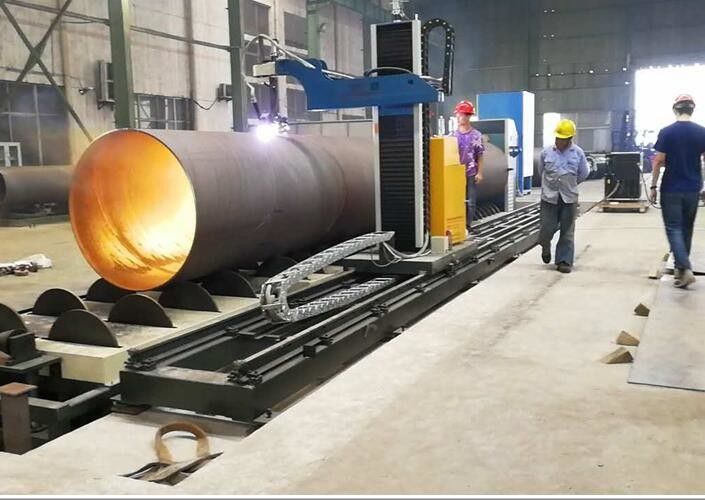

Voltooid werk van CNC pijpprofiel snijmachine
5-assige CNC Pijpprofiel Snijmachine
Bestelinformatie
| Bestelcode | CNCXG1000-V |
| Verpakking | Houten Kist en Pallet |
| Verpakkingsmaat | 2200*5200*2000mm |
| Verpakkingsgewicht | 5000Kg |
| Levertijd | 30 dagen na betaling |
