Grootformaat Gantry CNC Plasma Oxy-Fuel Snijmachine HZSG5000 4200x12500mm EDGE Connect

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect
Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

Grote Afbeelding :  Grootformaat Gantry CNC Plasma Oxy-Fuel Snijmachine HZSG5000 4200x12500mm EDGE Connect

Productdetails:
Plaats van herkomst: Sjanghai, China
Merknaam: HYZONT
Certificering: CE / ISO 9001
Modelnummer: HZSG5000
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 Instellen
Prijs: USD 55,800 FOB Shanghai
Verpakking Details: Multiplex kist/folie verpakt, 5300x2300x1890mm, 3650Kg, geschikt voor containerverzending
Levertijd: 50 dagen na ontvangen aanbetaling
Betalingscondities: 100% L/C op zicht, T/T
Levering vermogen: 30 sets per maand
Contact

Grootformaat Gantry CNC Plasma Oxy-Fuel Snijmachine HZSG5000 4200x12500mm EDGE Connect

beschrijving
Machinetype: Gantry-type CNC-plasma- en autogeensnijmachine model: HZSG5000
Effectief snijgebied: 4200x12500mm CNC-controller: EDGE-verbinding
Plasma-stroombron: MAXPRO200 Plasma scherpe dikte: Slakvrij zacht staal 20 mm; doorboren 25mm; scheiding 45 mm
Zuurstof snijdikte: 6120mm Plasma snijsnelheid: 50-5000 mm/min
Zuurstof-snijsnelheid: 0-800 mm/min Stationair toerental: 0-12000 mm/min
Longitudinale raillengte: 14500 mm Rekafstand: CP6, nauwkeurigheidsgraad 7
Aandrijfmodel: Dubbelzijdige aandrijving Servomotor: Panasonic A5 AC-servo
Versnellingsbak: Duitsland SEW versnellingsbak Hoogtecontrole: Boogspanning THC + capaciteitsregelaar
Het nestelen software: FastCAM Pro PLC: DELTA
Elektrische componenten: SCHNEIDER Ingangsvermogen: Plasmabron van 5 kW, 50 kva
Voedingsspanning: 3x380V / 220V 50Hz Hefafstand toorts: 200 mm
Nauwkeurigheid toortshoogte: +/-1.0mm Nauwkeurigheid van positionering: +/-0,2 mm/10 m
Snijmaterialen: Mild staal, roestvrij staal, aluminium Effectieve maaibreedte: 4200 mm
Efficiënte Scherpe Lengte: 12500mm
Markeren:

Grote snijtafel van 4200x12500 mm

,

EDGE Connect CNC-controller

,

FastCAM Pro Automatic Nesting Software

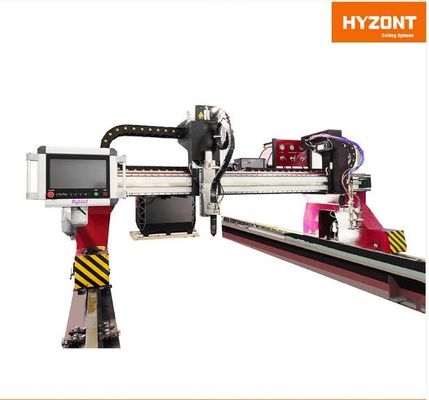

Hyzont HZSG5000 Portaal CNC Plasma- en Autogeensnijmachine

De HZSG5000 is een zware portaaltype CNC plasma- en autogeensnijmachine, ontworpen voor de fabricage van staalconstructies, drukvatenbouw en scheepswerven. Het combineert een MAXPRO200 plasmambron, een EDGE Connect CNC-controller en een autogeen branderstation op één rigide portaal, voor het snijden van zacht staal, roestvrij staal en aluminium van dunne platen tot 120 mm dik.

Waarom kiezen voor de HZSG5000 Portaal Snijmachine

  • Groot formaat 4200x12500 mm snijtafel - brede portaal en lange rails verwerken oversized staalplaten in één opstelling, ideaal voor scheepswerven en zware fabricage.
  • EDGE Connect CNC-controller - Phoenix v10 software, EtherCAT machine-interface en CutPro Wizard voor snelle instelling door nieuwe operators.
  • FastCAM Pro automatische nestingssoftware - DXF-import, CAD-opschoning, interactieve en automatische nesting, gemeenschappelijk snijden en bruggen om plaatgebruik te maximaliseren.
  • Dubbel plasma- en autogeen proces - MAXPRO200 plasma plus autogeensnijbranders met automatische ontsteking dekken een plaatbereik van 6-120 mm.

Technische Specificaties

ParameterWaarde
MachinetypePortaaltype CNC Plasma- en Autogeensnijmachine
CNC-controller EDGE Connect (Phoenix v10, EtherCAT, soft operatorconsole)
Plasmasnijbron MAXPRO200
PlasmasnijddikteSlakvrij zacht staal 20 mm (3/4"); doorboren 25 mm zacht staal / 25 mm roestvrij staal; doorsnijden 45 mm zacht staal / 45 mm roestvrij staal
Plasmasnijdsnelheid50-5000 mm/min
Autogeensnijddikte6-120 mm
Autogeensnijdsnelheid0-800 mm/min
Branderafstand200 mm
Stationaire loopsnelheid0-12000 mm/min
Snelheidsinstelfout≤±5%
Nauwkeurigheid hoogtecontroller brander≤±1.0 mm
Longitudinale lijnnauwkeurigheid±0.2 mm / 10 m
Zijdelengtenauwkeurigheid±0.5 mm (1000x1000 mm)
Diagonale fout±0.5 mm
Fout terugkeer basispunt±0.2 mm
Fout kruispunt±0.5 mm

Mechanische en Elektrische Componenten

ComponentSpecificatie

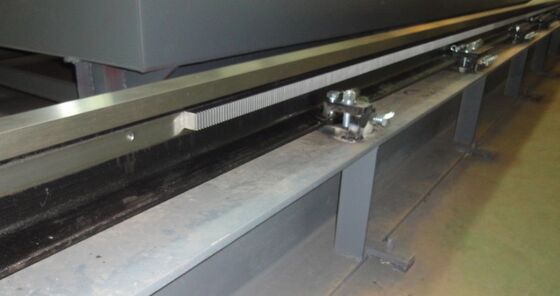

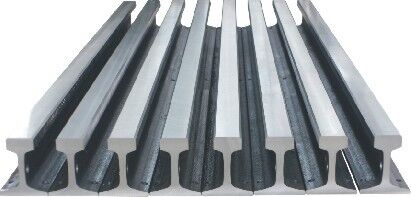

Longitudinale railZware rail met tandheugel en rondsel, materiaal U71Mn, laadvermogen ≥10T/m, treksterkte ≥883 MPa
Horizontale railKogelomlooprail, branderoverbrenging via stalen band
TandheugelNauwkeurigheidsgraad 7, spoed CP6, bewerkingsnauwkeurigheid 0.02 mm
AandrijvingsmodelDubbelzijdige aandrijving

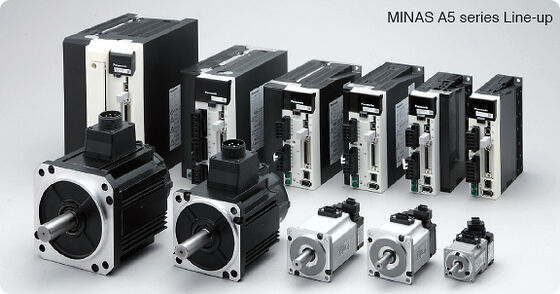

ServomotorenPanasonic A5 AC servo (20 bits/omwenteling, 1.04 miljoen pulsen, 2.0 kHz respons, IP67, laag cogging koppel)

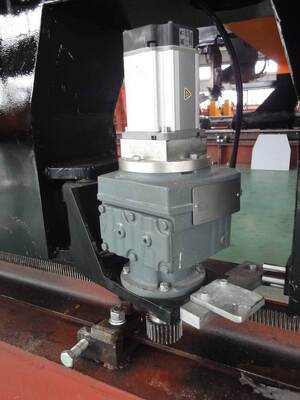

VersnellingsbakDuitse SEW versnellingsbak, hoog uitgangskoppel, laag geluidsniveau

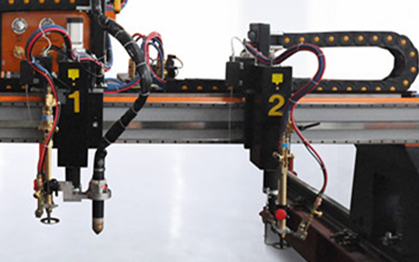

Branderdrager2 sets
Plasmasnijbrander MAXPRO200 ×1, met anti-botsingsapparaat
Autogeensnijbranders2 sets, automatische ontsteking ×2
HoogtecontrollersBoogspanningsplasma THC ×1, capacitieve branderhoogtecontroller ×2
MarkeerkbranderZinkpoeder markeerkbrander ×1
PLC / elektraDelta PLC, Schneider elektrische componenten
NestingssoftwareFastCAM Pro (Australië), DXF-import, auto-nesting, NC-uitvoer
Kabel/slang toevoerKabelrups

Werkomstandigheden

ItemWaarde
Voedingsspanning / frequentie3×380V±10% / 50Hz, 220V±10% / 50Hz
Ingangsvermogen5 KW
Plasmasbronvermogen50 KVA
Snijzuurstofdruk0.5-0.8 MPa
Voorverwarmingszuurstofdruk0.4-0.6 MPa
Gasdruk0.05-0.1 MPa
GastypePropaan / Acetyleen / LPG
Omgevingstemperatuur0-50 °C
Relatieve luchtvochtigheid<90% geen condensatie

Effectieve Snijcapaciteit

ItemWaarde
Effectief snijbereik4200x12500mm
Effectieve snijbreedte4200 mm
Effectieve snijlengte12500 mm
Lengte longitudinale rail14500mm
Lengte horizontale rail5000 mm

Machineframe en Structuur

Het machineframe is een doosvormige gelaste constructie, bewerkt door CNC-schaafmachines en CNC-freesmachines, vervolgens getemperd en geverfd in een spuitcabine. De dubbele aandrijving heeft een symmetrische structuur voor uitstekende stijfheid en sterkte, wat zorgt voor een lange levensduur met zeer hoge nauwkeurigheid. De horizontale branderbeweging wordt overgebracht via een stalen band voor een soepele, geluidsarme beweging.

Software: EDGE Connect & FastCAM Pro

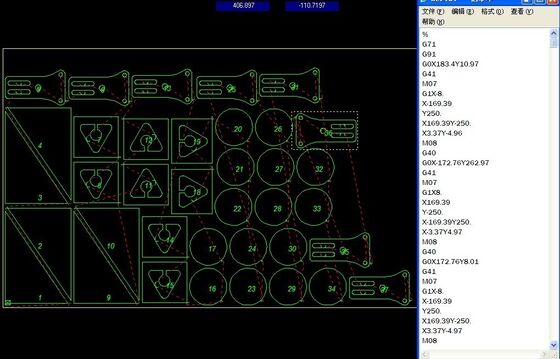

EDGE Connect met Phoenix v10 software biedt CutPro Wizard instelling, een software operatorconsole op het scherm, configureerbare procesbewakingspanelen en geïntegreerde communicatie met plasma en hoogtecontrole van de brander voor deskundige snijkwaliteit. FastCAM Pro nestingssoftware importeert DXF-bestanden, voert CAD-opschoning uit, interactieve en automatische nesting, gemeenschappelijk snijden en bruggen, en genereert NC-code voor verschillende controllers.

Productafbeeldingen

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Commerciële Voorwaarden

ItemWaarde
PrijsUSD 55.800 FOB Shanghai
Productietijd50 dagen na ontvangst aanbetaling
Betalingsvoorwaarden100% L/C op zicht
Pakket5300×2300×1890 mm / 3650 Kg
Installatie en training1 technicus ca. 10 dagen, USD 200/dag
Geldigheid30 dagen

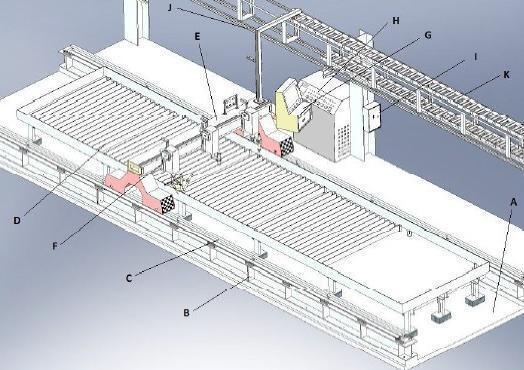

Opmerking: voor portaaltype snijmachines is deze offerte exclusief fundering voor railinstallatie, snijtafel en kabelrupsophanging. Volledige installatietekeningen worden aan de koper verstrekt na ontvangst van de aanbetaling.
