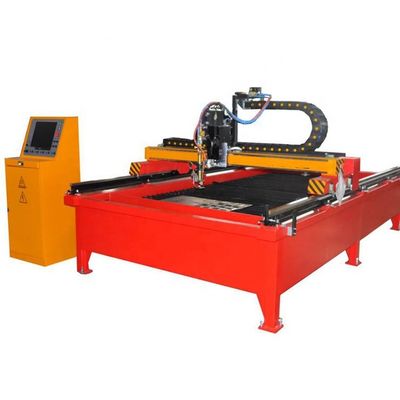

Dubbel Type 1500*3000mm van Aandrijvingslijst Cnc Plasmasnijder
Productdetails
| naam: | 1500*3000mm Cnc Plasmasnijder | type: | Lijsttype |
|---|---|---|---|
| model: | Cnctg-3015 | certification: | CE |
| Markeren |
CNCTG-3015 Tafel plasmasnijder,1500x3000mm Dubbele Aandrijving,Nauwkeurig Tafel Snijden |
||
Productomschrijving
Technische Specificatie
1 Model: CNCTG1530 tafeltype plasmasnijmachine
2 Basisonderdelen
|
Mechanische Componenten |
Longitudinale rail type | 24 kg rail |
| Plasmasnijtoorts | 1 set() | |
| Plasmasnijtoorts hoogtecontroller | 1 set | |
| Plasmasnijtoorts anti-botsingsapparaat | 1 set | |
| Aandrijvingsmodel | Dubbele aandrijving | |
| Gas- en slangtoevoertype | Kabelrups | |
|
Elektronische Componenten |
CNC controller | LKNC-3200 |
| Plasmasnijtoorts anti-botsingsapparaat | 1 set | |
| PLC | Delta (Taiwan Merk) | |
| Elektrische componenten | Schneider (Frankrijk Merk) | |
| AC servomotor systeem | Panasonic (Japan Merk) | |
| Versnellingsbak | NEUGART(Duitsland Merk) | |
| Programma- en nestsoftware | FASTCAM(Australië Merk) | |
| Plasma bron | 105 | |
| Hulpapparatuur door koper | Spanningsstabilisator | Wij leveren de vereiste details |
| Luchtcompressor | ||
| Olie-waterafscheider |
3 Hoofdspecificatie
|
Basisparkmeter |
Effectieve snijbreedte | 1500 mm |
| Effectieve snijlengte | 3000 mm | |
| Plasma snijdikte | 1-16 mm | |
| Plasma snijsnelheid | 50-9000 mm/min | |
| Snijtoorts hefafstand | 80 mm | |
| Stationaire snelheid | 0-12000 mm/min | |
| Snelheidsinstelfout | ≤±5% | |
| Nauwkeurigheid toortshoogtecontroller | ≤±1.0 mm | |
| Nauwkeurigheid longitudinale lijn | ±0.2 mm/10 m | |
|
Nauwkeurigheidstest |
Volledige machine nauwkeurigheid (Afhankelijk van de juiste tekening) Zijdelengte (Vier zijden) 1000 mm x1000 mm Lijnsnelheid, 500-800 mm/min |
A B C D |
| lengte van een zijde | ±0.5 mm | |
| Diagonale fout |AD-BC| | ±0.5 mm | |
| Basisretourfout | ±0.2 mm | |
| Kruispuntfout | ±0.5 mm | |
| Lijn vooruit-achteruit fout | ±0.2 mm | |
| Plasma voeding | 105 | |
| Plasma Deel | Bedrijfsduur | 100% |
| Maximale uitgangsstroom | 100A | |
| Plasma bron vermogen | 20 kW | |
| Machinegewicht | 3.2 ton | |
| Andere parameter | Versnellingssnelheid | ≥ 0.6 m/sec2 |
| Geluidsniveau | ≤80 db |
4 Werkvereisten:
|
Basisvereisten |
Voedingsspanning/frequentie |
3 fase×380 V±10%/50 Hz 1 fase×220 V±10%/50 Hz |
| Omgevingstemperatuur | -10 °C tot 50 °C | |
| Relatieve vochtigheid | <90% geen condensatie | |
| Omgeving | Ventileren | |
|
Plasma snijvereisten |
Perslucht |
Droog, olievrij; Debiet: 400 scfh Druk: 8 bar |
HYZONT (SHANGHAI) INDUSTRIAL TECHNOLOGIES CO., LTD.
Adres: Gebouw 1, Laan 99 Shenmei Weg, Pudong District, Shanghai, China
Verkoopmanager: Dhr. Ricky
Mob: +86 131 20953 010 WhatsApp: +86 131 20953 010 WeChat: zgyricky
E-mail: plasmacut@aliyun.com ricky@hyzontweldcut.com ricky@hyzont.com
